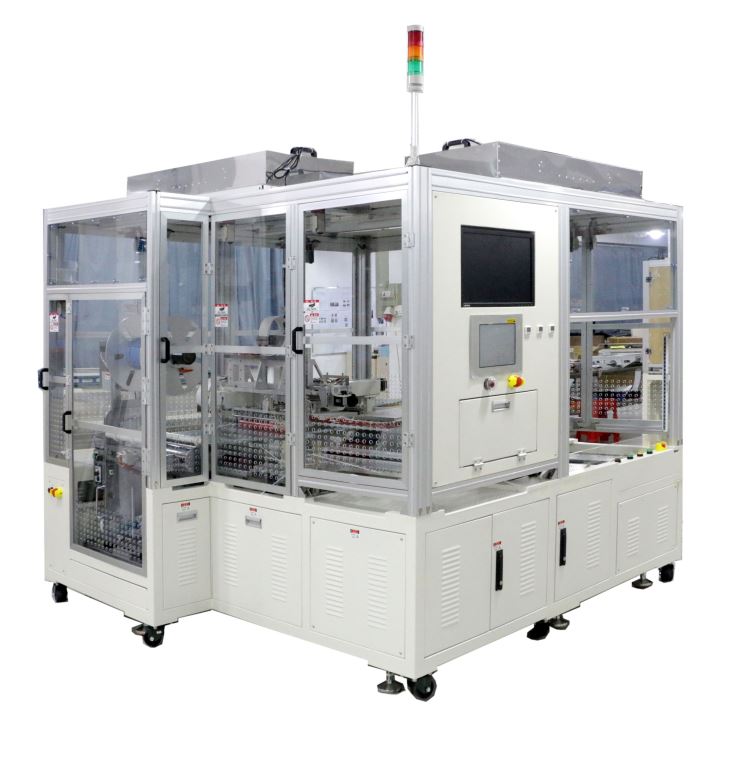

中尺寸OCA全自动覆膜设备

中尺寸OCA全自动覆膜设备

产品详情

设备适用于显示屏工厂、模组厂、EMS工厂及其它终端客户,生产车载、多媒体、广告牌、3C产品、家电电器、信息技术、航空、潜水艇、手机、手表、平板电脑、笔记本、电脑等显示屏。

1   机器功能

   1.1本设备为在线(IN line)全自动覆膜机,是将保护膜贴附在TPTP+FOGTP+LCM全贴合后的玻璃基板上的设备。

   1.2 TPTP+FOGTP+LCM全贴合后的基板由机械手从前段设备的流水线上未端抓取,覆膜完后下料至下料流水线,保护膜的供给,剥离,对位,贴合,全部由设备完成。

   1.3本设备采用夹具夹紧上料定位,光纤对位贴附,贴附精度±0.1mm,适应于38寸的保护膜与TPTP+FOGTP+LCM全贴合后的玻璃基板的贴合。

   1.4本设备可存储多达10种产品型号,且调机十分方便。

1.5本设备具有保护膜位置偏差调整功能;保护膜厚度识别可达0.05mm。

1.6本设备可以实现的工艺流程:

2机器性能







2.1.1

设备产能(C/T:cycle time

4ses/pce,按20hrs/day计产量:

18000pcs/day

操作时间98%


2.1.2

设备故障率

2%


2.1.3

产品合格率

98%

来料不良不计其内

2.1.4

贴附精度mm

保护膜厚度mm

前后±0.1mm,左右±0.1mm;

>=0.05mm


3硬体细部规格







3.1

外形尺寸mm

1) 机器长度:约2350

2) 机器宽度:约1900

3) 机器高度:约2300

对称机型尺寸相同

3.2

机器重量Kg

约:1500Kg


3.3

机器颜色

机器表面喷油处理,颜色为电脑白,其它零件表面镀铬或氧化处理
